拍擊篩主要用于普通磨料的粒度組成檢查和超硬材料的分級及粒度檢測,可裝夾φ200標準篩,又可裝夾φ75、φ100套篩,廣泛應用于地質、粉末冶金、磨料、粉體、化工、建材、醫藥、國防等部門實驗室篩分檢測。
200型拍擊式標準振篩機(拍擊篩)配備專用夾具、即可裝夾Φ200試驗篩,又可裝Φ75、Φ100套篩,裝夾方便靈活,夾緊牢靠,并能 ...
BZJ-300型拍擊篩又稱300型拍擊式標準振篩機是實驗室的常用檢測儀器之一,主要由機座、篩具與傳動機構等部分組成。... ...
BZJ-200型齒輪式拍擊篩也稱為齒輪式標準振篩機,主要由機座、篩與傳動機構等部分組成。... ...
拍擊篩主要由機座、篩與傳動機構等部分組成。本拍擊篩可配備專用夾具、即可裝夾Φ200試驗篩,又可裝Φ75、Φ100套篩,裝夾方便靈活,夾緊牢靠,并能自動停機。

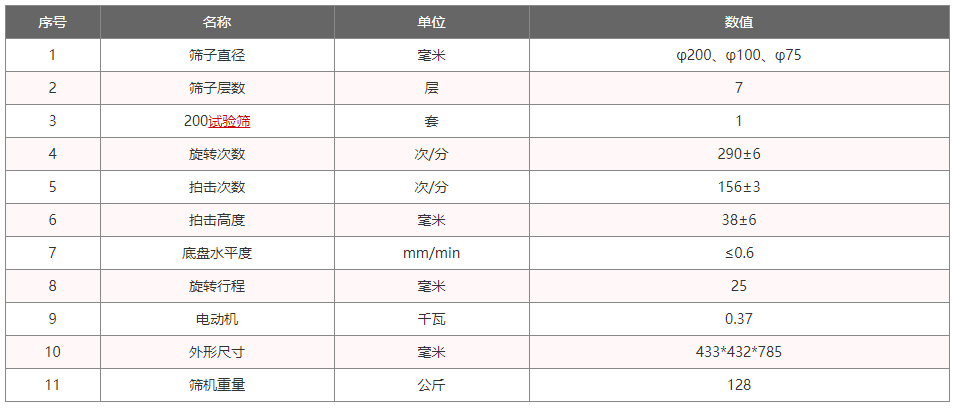

篩子直徑:φ75、φ100、φ200標準篩
拍擊次數:156次/分
拍擊高度:38mm
01
篩分效率高
同時具備往復、拍擊振動兩種運動形式,所以不會出現物料堵塞篩面的問題,并且下料快,篩分徹底、效率高。
02
傳動快,一致性好
齒輪帶動同步帶的傳動方式,轉速比精準,準確率可達99.99%,不會產生掉速現象。
03
可定時
具備定時功能,確保檢驗效果 拍擊篩電源控制器可預訂時間,并且自動停機檢驗生產一致。
04
維護成本低
兩齒輪沒有直接接觸,磨損程度小,同步帶與齒輪的基礎適應性能好,壽命更長,維修時只需要更換同步帶即可。

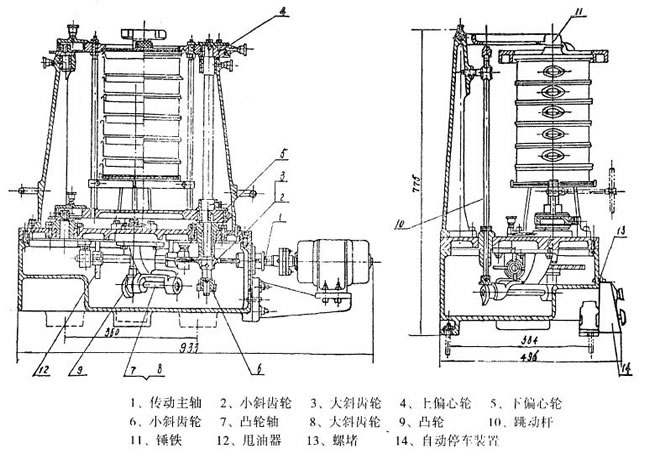

拍擊篩主要由機座、篩具與傳動機構等部分組成。
裝篩格部分:作一次定位。把試驗篩在托盤上好放,調整到便于裝卸的位置,將絲桿下面的羅母擰緊。將Φ200試驗篩托盤兩側的頂絲擰緊。
潤滑部分:有人工潤滑和自動工潤滑兩種。 機體上部有4個注油孔,為人工定時注油。潤滑各摩擦件。 自動潤滑,向機座內注入一定高度的潤滑機油,當轉動軸轉動時,給油環把潤滑油送到各個需要潤滑的位置。在使用前注意給油箱加油,由于各個廠家生產的工藝不同,加油數量應該根據油窗位置情況而定。
自動停車裝置:由撥動開頭、按鈕、中間繼電器、時間繼電器組成。定時多少調時間繼電器上的±±鍵即可。
接電源試機:電控盒上的線接入電源,開車前將拍塊下面的頂桿提起,看電動機的回轉方向與紅頭的指向是否相同,相同時方可放下頂桿。本機安裝在有地腳螺栓的水平基礎上,按電工規程安裝電路與接地。接通電源開機前將拍塊下面的頂桿提起。電機的轉向與電機上的紅箭頭方向相同時方可將頂桿放下來。 機器換位置,換電源時都要這樣做。
拍擊篩電機通過同步帶,帶動齒輪變速后使主軸轉動,主軸帶動偏心輪使滑板帶動試驗篩左右搖動,同時帶動頂桿齒輪轉動,頂擊拍錘,拍擊試驗篩,使試驗篩、分樣篩中的物料篩分。

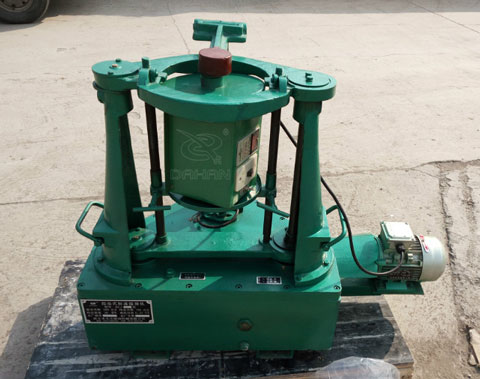

齒輪式拍擊篩安裝在有地腳螺栓的水平基礎上,按電工規程安裝電路與接地。齒輪式拍擊篩電機通過同步帶,帶動齒輪變速后使主軸轉動,主軸帶動偏心輪使滑板帶動試驗篩左右搖動,同時帶動頂桿齒輪轉動,頂擊拍錘,拍擊試驗篩,使試驗篩、分樣篩中的物料篩分。

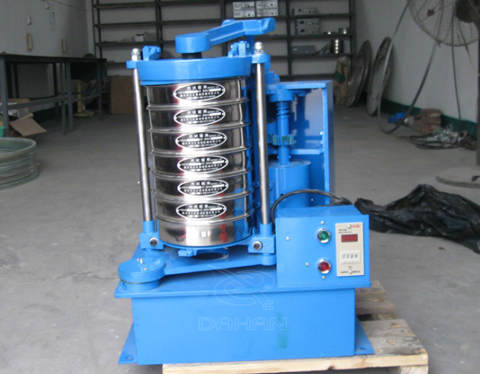

皮帶式拍擊篩是由齒輪拍擊篩升級而成的一種新型的拍擊篩,偏心輪組采用整體方式,再次安裝準確方便,轉動部分采用標準件軸承,不易磨損,更換簡單、成本低,大大降低了維修的難度及成本。
1、皮帶式拍擊篩更易于操作
皮帶式拍擊篩采用整體方式,再次安裝準確方便,轉動部分采用標準件軸承,不易磨損,更換簡單、易于操作。
而齒輪式拍擊篩在首次之前需要注油,當拍擊篩啟動時,需要將頂桿頂起來,在使用螺絲固定,如果在運行中出現故障的話,在停機之后還需要重新調整線頭,極易造成拍擊篩保險管燒壞。
2、皮帶式拍擊篩使用壽命更長
皮帶式拍擊篩齒輪之間沒有直接的接觸,所以不會產生磨損,更耐用,成本低。并且同步帶與齒輪之間的適應性更好,維修時只需要更換皮帶即可。
而齒輪式拍擊篩在使用時需要檢查保險是否正常,否則需要進行更換,齒輪式拍擊篩使用壽命有限,當齒輪損壞后,需要返廠修理,維修成本高。
一、明確自己購買目的:如果您是為實驗室購買,則必須要求外表精致美觀實用,網孔快,經過專業檢測儀器檢驗過的,符合標準GBT6003-1997或國際標準ISO3310-1:1990的標準篩。如果你是廠里用來內部檢測的(產品不是出 口的)就可以購買我們的分樣篩。標準篩和分樣篩的主要區別就在于網孔是不是符合標準。
二、購買時需要提供的幾點:1、需要提供符合什么標準。(例:我需要符合標準GBT6003-1997的標準篩)
2、提供網孔尺寸和絲徑。
3、檢測什么物料。
4、方孔篩還是圓孔篩。
三、(請注意)標準中的標準篩120#以上的篩子是用銅編織的,如果您需要不銹鋼的請加以說明。
四、我廠生產的標準篩是符合標準GBT6003-1997或國際標準ISO3310-1:1990的標準篩,篩框采用不銹鋼(SUS304)材質,直徑200mm,高度50mm,壁厚0.6mm,120#以上采用銅網,以下采用不銹鋼網,如果您有特殊要求請?zhí)崆敖o我們說明。
三、認準國家標準:
實驗篩作為篩分設備中精度要求最為嚴格的一類振動篩,在選購時一定要選擇國家標準的,用于全國統一規格下的振動篩,這是選購實驗篩時應該注重的因素之
