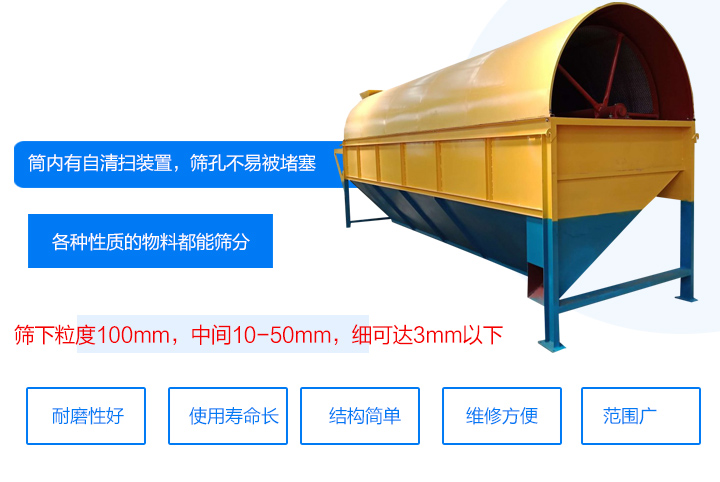

滾筒式篩分機是根據物料顆粒大小進行分級處理的一種選礦設備,主要用于中、細粒物料的篩選分級,全封閉結構易于密閉除塵,無污染,也可以根據篩分需要采用全封閉結構或敞開結構,篩下粒度100mm,中間10-50mm,細可達3mm以下。
滾筒式篩分機廣泛應用于電力、礦山、冶金、建材,化工等生產行業,適用耐火材料,煤炭,砂場石塊的分級,以及煤,焦炭,白灰,砂金礦等粘濕物料的篩選。
1、物料適用范圍廣,粘性、濕度大、臟、雜等各種性質的物料都能篩分。

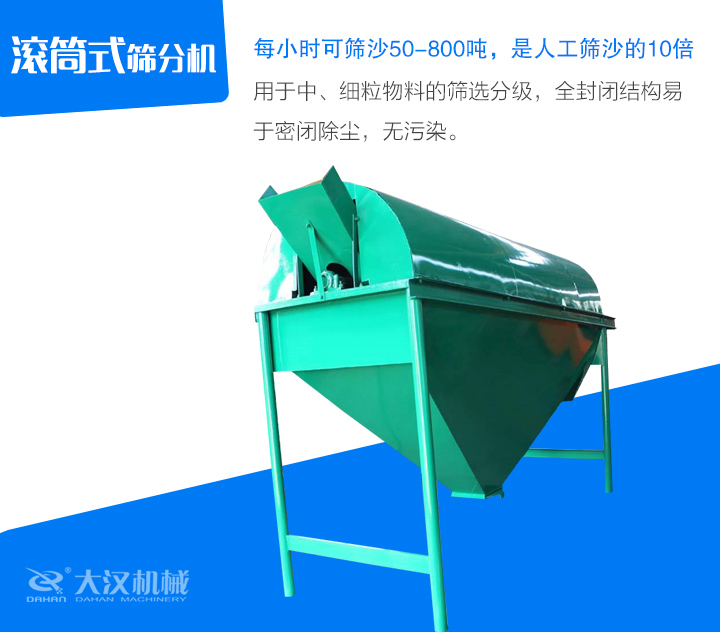

2、每小時可篩沙50-800噸,是人工篩沙的10倍。
3、筒內有自清掃裝置,篩孔不易被堵塞。
4、進料方式多樣化,無論是皮帶、漏斗或其他進料方式,都可以順暢進料,能大批量生產。
5、整個篩分機機構均涉及在密封防塵罩內,消除了篩分過程中的粉塵飛揚現象,改善了工作環境。
6、篩網采用環狀扁鋼圈設計,耐磨性好,使用壽命長,結構簡單,維修方便。

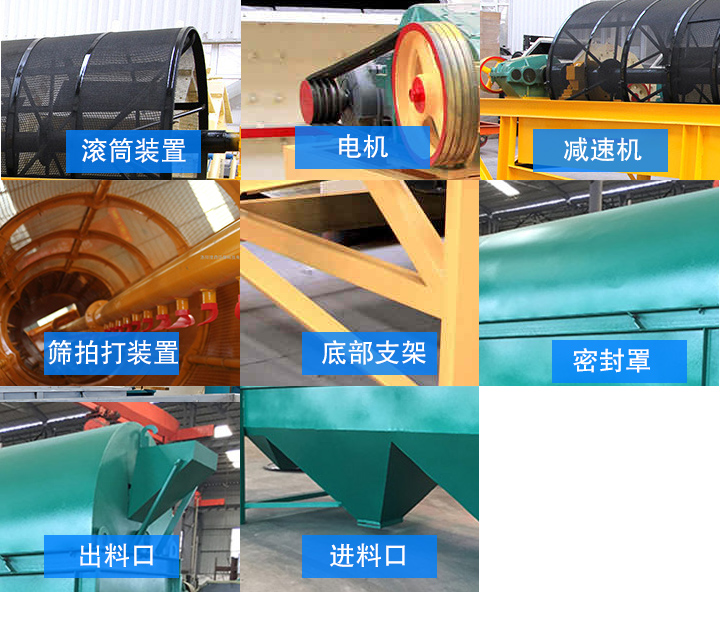

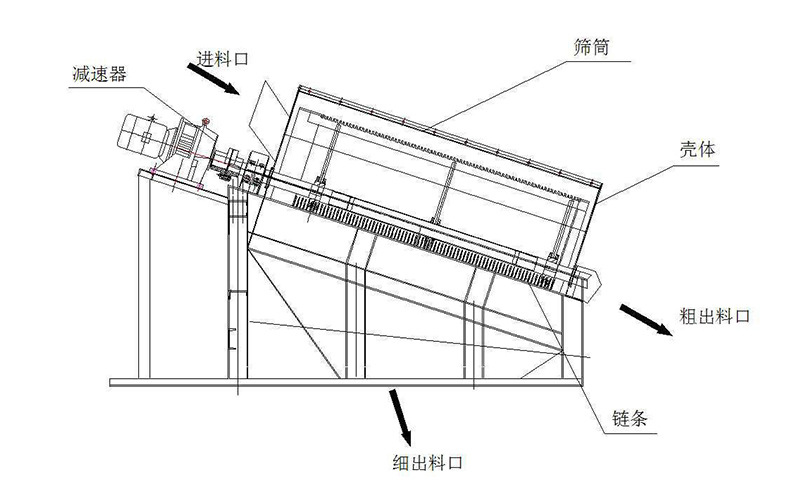

滾筒式篩分機由滾筒裝置、電機、減速機、篩拍打裝置,底部支架、密封罩、出料口、進料口等組成,電動機經減速機與滾筒裝置通過聯軸器連接在一起,驅動滾筒裝置繞其軸線轉動,筒體呈傾斜放置,筒體被防塵密封罩罩住,生產過程中幾乎無粉塵和噪音污染。
當物料進入滾筒裝置后,由于滾筒裝置的傾斜與轉動,使篩面上的物料翻轉與滾動,使合格物料(篩下產品)經滾筒后端底部的出料口排出,不合格的物料(篩上產品)經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動,使卡在篩孔中的物料可被彈出,防止篩孔堵塞。
型 號 |
出力 (t/h) |
功率 (kw) |
篩筒直徑 (mm) |
篩筒長度 (mm) |
入料粒度 (mm) |
篩下粒度 ((mm) |
外型尺寸 (長×寬×高mm) |
GTS1015 | 50 | 3.0 | 1000 | 1500 | ≤300 | 0~100 | 2600×1400×1700 |
GTS1020 | 100 | 4.0 | 1000 | 2000 | 3390×1400×2140 | ||
GTS1225 | 160 | 5.5 | 1200 | 2500 | 4146×1600×2680 | ||
GTS1530 | 250 | 7.5 | 1500 | 3000 | 4460×1900×2820 | ||
GTS1545 | 350 | 11 | 1500 | 4500 | ≤400 | 5960×1900×3080 | |
GTS1848 | 450 | 15 | 1800 | 4800 | 6500×2350×4000 | ||
GTS2055 | 600 | 22 | 2000 | 5500 | 7500×2550×4800 | ||
GTS2265 | 800 | 30 | 2200 | 6500 | 8500×2750×5000 |
1、停機錢應先停止進料,等筒體內物料出盡后,再切斷電源。
2、嚴禁進料后啟動機器,否則由于扭矩過大,可能撕裂篩網影響機器使用壽命,若因非正常情況停機,再次啟動后,應將筒體內物料清理干凈后再啟動。
3、開機投料需均勻,嚴禁進料不均勻而影響篩分質量。
