YZU系列振動電機

YZU系列振動電機

YZU系列振動電機即臥式振動電機,臥式電機,激振力可以無級調節,是直線振動篩、直排振動篩、礦用振動篩、振動給料機、振等各種振動機械的通用激振源。

額定電流:0.42-22A

激振力:1-180KN 重量:8-530KG

全國統一銷售熱線0373-268 2333

免費獲取報價

產品介紹

YZU系列臥式振動電機視頻

YZU系列振動源三相異步電動機(簡稱臥式振動電機/臥式電機)YZU振動電機為機座聯體電機,穩固性能優于普通振動電機,是振動篩分機、振動給料機、振動落砂機、振動放礦機等各種振動機械的通用激振源,以其優良的性能廣泛用于煤炭、冶金、礦山、電力、糧食、化工、鑄造、水泥、港口等行業。臥式振動電機除了可以應用與一般振動機械外,還可以組合多種振動形式。如:平旋型,渦旋型,搖動振動型,組合直線型,組合長橢圓型,復合雙頻型,復合雙幅型等。由這些振動形式可以產一些過去所沒有的新型振動機械。

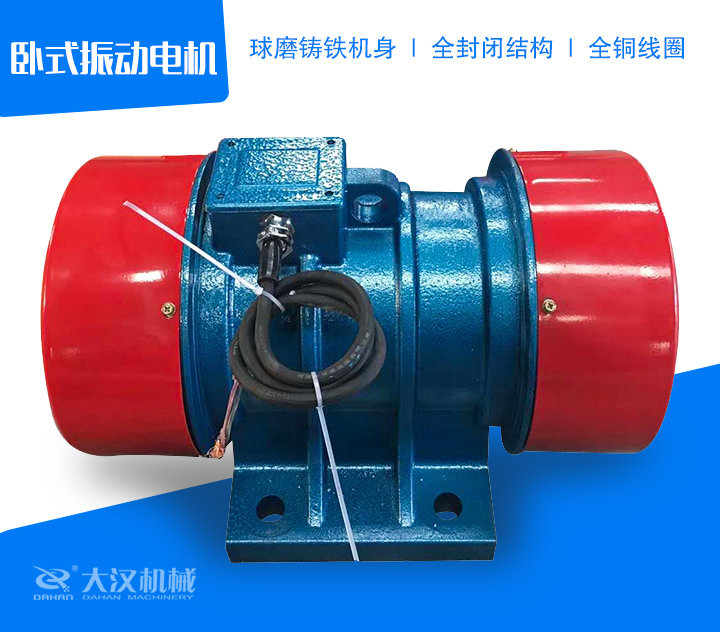

臥式振動電機

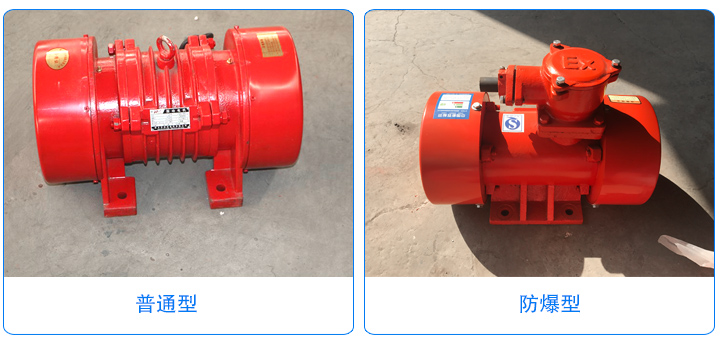

臥式振動電機分類

產品細節

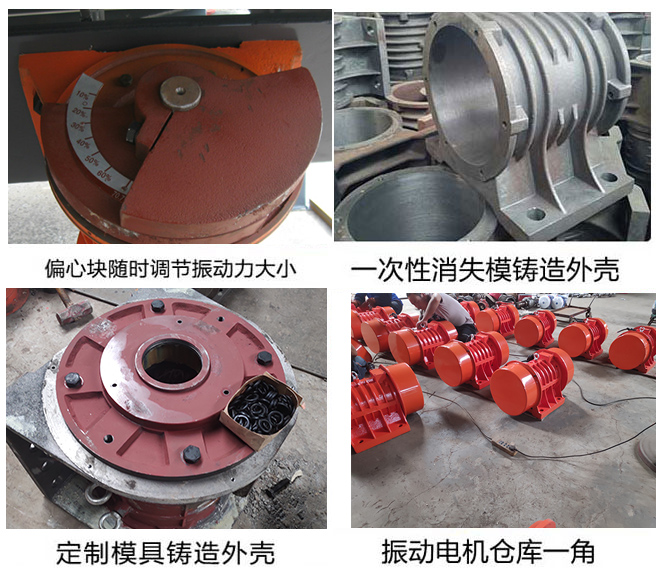

振動電機細節

產品特點

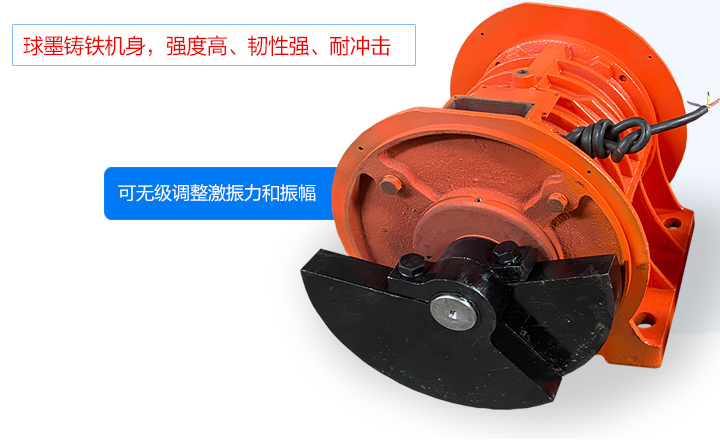

振動電機優勢

1.激振動力與功率配合得當,振動力大,機體重量輕,體積小,機械噪音低。

2.因?yàn)檎駝与姍C(jī)是強阻型振動而不是共振,所以有穩定的振幅。

3.振動頻率范圍大。電磁式激振器的振動頻率是固定的,一般等于電源步率,而振動電機的振動頻率可通過調整轉速的辦法進行大范圍的調整,并且能按照不同的通途任意選擇振動頻率和振幅。

4.受電源波動的影響小,電磁式激振器會由于電壓變化而引起激振力發生大的變化,但振動電機中,這種變化就非常小。

5.多機組合,可實現自同步能完成不同工藝要求。

6.可根據振動電機的安裝方式改變激振力的方向。

7.只須調整偏心塊的夾角,就可無級調整激振力和振幅。

8.維護保養簡單,由于不像電磁式那樣使用彈簧,因此類似間隙調整,重量調整等維修工作可以免除,僅需要定期維修軸承。

9.規格齊全,能滿足各類振動機械的工作需要。

工作原理

YZU系列振動電機是動力源與振動源結合為一體的激振源,振動電機是在轉子軸兩端各安裝一組可調偏心塊,利用軸及偏心塊高速旋轉產生的離心力得到激振力。

結構參數表

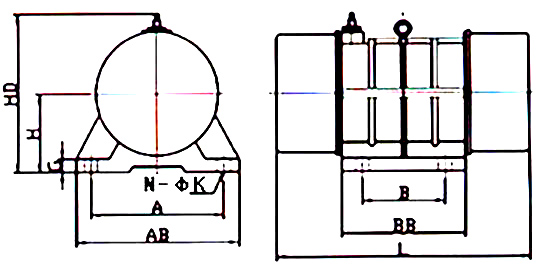

振動電機外形結構

型號 激振力
(KN)
功率 電流(A) 振頻(r/min) 安裝尺寸 重量(Kg)
E F G H I L M N n φd
YZU-1.5-2 1.5 0.12 0.36 3000 130 80 19 80 200 240 164 118 4 12 13
YZU-2.5-2 2.5 0.22 0.66 130 80 19 80 200 240 164 118 4 12 14
YZU-3-2 3 0.25 0.75 150 90 21 90 220 250 185 124 4 14 20
YZU-5-2 5 0.37 1.11 150 90 21 90 220 270 185 124 4 14 21
YZU-10-2 10 0.75 2.25 180 110 27 112 238 335 225 155 4 18 31
YZU-15-2 15 1.1 3.3 220 140 32 125 265 370 272 190 4 22 47
YZU-20-2 20 1.5 4.5 260 150 40 140 320 452 344 234 4 26 68
YZU-30-2 30 2.2 6.6 310 170 57 170 365 505 400 270 4 33 107
YZU-50-2 50 3.7 11.1 350 220 52 200 425 600 450 313 4 39 210
YZU-1.0-4 1 0.09 0.27 1500 130 80 19 80 200 245 164 118 4 12 13
YZU-1.5-4 1.5 0.12 0.36 130 80 19 80 200 240 164 118 4 12 16
YZU-3-4 3 0.18 0.54 150 90 21 90 220 260 185 124 4 14 22
YZU-5-4 5 0.25 0.75 180 110 27 112 238 335 225 155 4 18 32
YZU-10-4 10 0.55 1.65 220 140 32 125 265 370 272 190 4 22 49
YZU-15-4 15 0.75 2.25 260 150 42 140 320 452 344 234 4 26 76
YZU-20-4 20 1.1 3.3 260 150 42 140 320 452 344 234 4 26 82
YZU-30-4 30 1.5 4.5 310 170 57 170 365 505 400 270 4 33 117
YZU-50-4 50 2.2 6.6 350 220 33 190 425 600 450 313 4 33 219
YZU-75-4 75 3.7 11.1 380 250 35 220 500 670 480 350 4 39 360
YZU-1.5-6 1.5 0.12 0.36 1000 150 90 21 90 220 270 185 124 4 14 22
YZU-3-6 3 0.25 0.75 180 110 27 112 238 335 225 155 4 18 35
YZU-5-6 5 0.37 1.11 220 140 32 125 265 370 272 190 4 22 50
YZU-10-6 10 0.75 2.25 260 150 42 140 320 452 344 234 4 26 82
YZU-15-6 15 1.1 3.3 310 170 57 170 365 505 400 270 4 33 125
YZU-20-6 20 1.5 4.5 310 170 57 170 365 505 400 270 4 33 130
YZU-30-6 30 2.2 6.6 350 220 33 190 425 600 450 313 4 39 190
YZU-40-6 40 3 9 350 220 35 190 425 600 450 313 4 39 190
YZU-50-6 50 3.7 11.1 380 250 35 210 465 670 480 350 4 45 300
YZU-75-6 75 5.5 16.5 440 250 35 220 500 730 480 350 4 45 400
YZU-100-6 100 7.5 22.5 440 280 40 240 550 750 570 450 4 45 420
YZU-125-6 125 8.5 25.5 440 280 40 240 550 750 570 450 4

產品對比

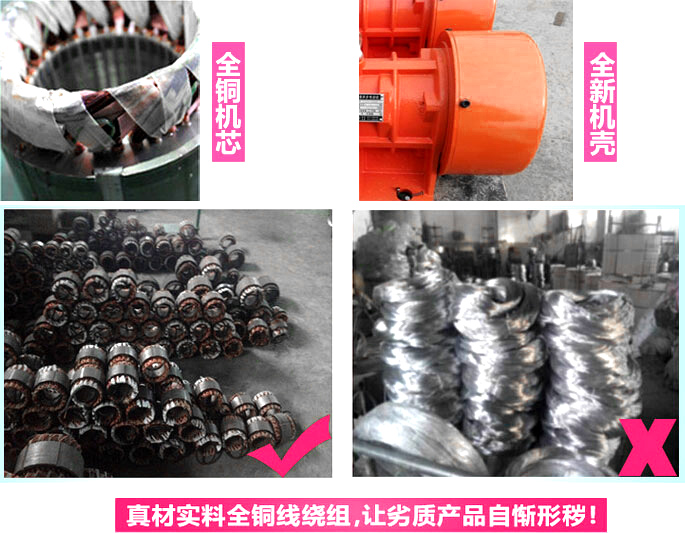

振動電機產品對比

YZU系列臥式振動電機選型須知

一、根據振動電機生產要求、振動篩種類確定電機振次及雙振幅

1、2級:振次為(N=2870r/min),振幅為(S=2-4mm),可用于高頻振動篩、振動平臺等設備。

2、4級:振次為(N=1460r/min),振幅為(S=4-8mm),可用于、輕型直線篩、旋振篩等設備。

3、6級:其振次為(N=980r/min),振幅為(S=8-12mm),可用于礦用振動篩等重型篩分或輸送設備。

二、確定需要的激振力

根據振動機械本身的結構,得出參振重量G(kg),并計算出所需的振動力Fm(N),即可得到電機型號。

激振力:Fm=G/g×r×ω2

G:偏心塊質量,g:重力加速度,r:偏心塊質心與回轉軸的距離,ω:電機旋轉角頻率

電機級數 二級電機 四級電機 六級電機 八級電機
振頻r/min 3000 1500 1000 750
電機級數 二級電機 四級電機 六級電機 八級電機
振頻r/min 2-4 4-8 8-12 12-16

YZU系列臥式振動電機偏心塊如何調整

YZU系列臥式振動電機每端有一個固定偏心塊和一個可調偏心塊,調節可調偏心塊和固定偏心塊之間的夾角可改變激振力的大小。出廠時可調偏心塊和固定偏心塊之間的夾角為0度,這時候的激振力為振動電機的額定激振力F,不同夾角的額定激振力F的變化如下圖所示:

需要特別注意的是:調節激振力時,要將振動電機兩端上的可調偏心塊向同一方向調整為相同的角度,否則振動電機會產生巨大的錯向激振力,損傷電機的機械性能,嚴重時會引起電機燒毀。

臥式振動電機偏心塊如何調整 圖片解析

YZU系列臥式振動電機安裝方法

1、卸下兩端防護罩,旋松兩端可調偏心塊壓緊螺栓;

2、同步調節兩端可調偏心塊和固定偏心塊間的夾角,使所需激振力刻度線對準軸端的基準線;

3、旋緊偏心塊壓緊螺栓,安裝防護罩;

4、查電源,看是否缺相,并空載運行5分鐘;

5、用500伏兆歐表測量絕緣電阻,其值不應低于0.5兆歐;

6、振動電機地腳孔的安裝:電機的四個、六個或八個底腳螺栓應根據孔徑選用相應不低于8.8級的高強度螺栓,螺栓長度根據用戶安裝情況確定,試運轉10~20分鐘后,檢查螺栓擰緊力距,必要時應再次擰緊。

注意事項:安裝臥式振動電機的時候,要嚴格的按照要求來安裝,一般都是水平安裝的,如果不能水平安裝,要聯系廠家咨詢一下安裝的角度范圍,一般來說是不能超過10度的,按照要求安裝才能保證它的使用效果。

產品發貨

振動電機發貨

售后服務

1.保修期內非因操作不當造成需要更換的零配件及設備由我廠負責包修、包換。

2.質量保證期結束后,我廠將繼續免費提供售后服務,不限年份終身服務,僅收取零部件成本費,免收人工費,免收維修費。

服務承諾

為了向您提供完善的售后服務,請將您的寶貴意見、建議及要求反饋給我廠。我們感謝貴單位使用我廠的產品,我廠建立有完整的營銷網絡及完善的售后服務體系,售后服務部已將您購買的產品建立了信息檔案。如果您購買的產品出現質量問題,我們將及時為您提供全方位的服務。
