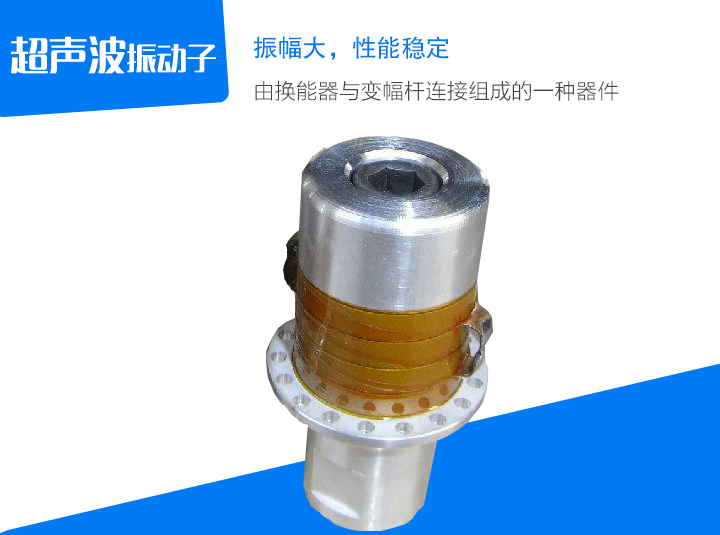

超聲波振動子簡稱超聲波振子,是將換能器與變幅桿連接后形成的整體,由壓電陶瓷的壓電效應實現電能與機械能(聲波振動)的相互轉換,并通過聲阻抗匹配的前后輻射蓋塊進行放大的器件,屬于一種能量轉換器材。
超聲波振動子是主導超聲波換能器工作的核心部件,通過驅動電路給超聲波振動子一個驅動電源,使其振動,并將振動的機械能轉換成機械振動。

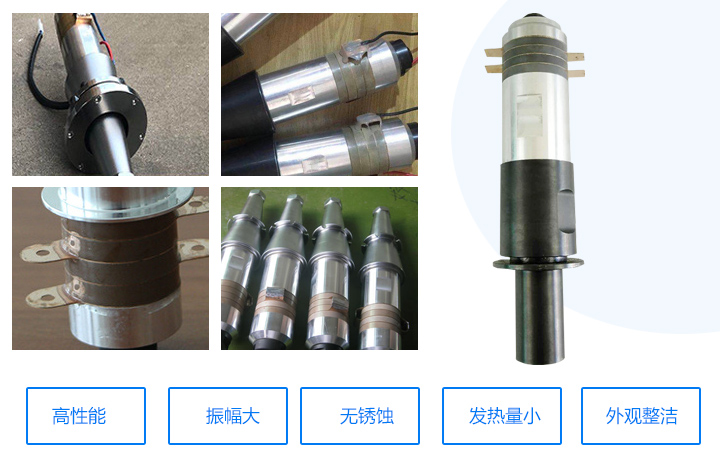

1、全不銹鋼材質,無銹蝕、無明顯凹陷和劃痕,美觀耐用。
2、超聲波振動子耐熱性:壓電陶瓷材料耐惹型號,諧振阻抗小,發熱量小。
3、優質換能器,超聲功率輸出強堿,振幅大,性能穩定。
變幅桿是一個無源器件,它本身不產生振動,只是將輸入的振動改變振幅后再傳遞出去,完成了阻抗變換,超聲波換能器在合適的電場激勵下能產生有規律的振動,其振幅一般在10μm左右,這樣的振幅要直接完成焊接和加工工序是不夠的。因此換能器鏈接合理設計的變幅桿后,超聲波的振幅可以在很大的范圍內變化,只要材料強度足夠,振幅可以超過100μm。變幅桿在做縱向伸縮振動時,其中間的某橫截面左右兩邊的質點運動方向剛好相反,相當于存在一個相對靜止的節面。這個節面叫做節點,這里也是振動子固定點,偏離這個節點固定就會降低振動子的工作效率,俗稱漏波。
超聲波振動子接線:要在底板上焊上螺釘,保證底板焊螺釘?shù)乃闹軣o(wú)水和干凈,在振子上涂上專用粘超聲波振子的膠水,將其扭緊,待膠水干后就可將其固定。
1、超聲波振動子受潮:可用兆歐表檢查,其中2腳為超聲波換能du器的zhi正極, 3腳是換能器的負極而且與換能器的外殼相連。檢查,2 3 腳間的絕緣 電阻值就可以判斷基本情況,一般要求絕緣 電阻大于30兆歐以上。如果達不到這個絕緣電阻值,一般是換能器受潮,可以把換能器整體放進烘箱設定100 ℃左右烘干3小時或者使用電吹風去潮至阻 值正常為止。(對于密封式換能器,需要先 用手持砂輪機將不銹鋼外殼剖開)。
2、超聲波振動子打火、陶瓷材料碎裂:可以用肉眼和兆歐表結合檢查,一般作為應急處理的措施,可以把個別損壞的振子斷開,不會影響到別的振子正常使用。
3、超聲波振動子脫膠:振子脫膠的處理方法是比較麻煩的, 一般情況只能送回生產廠家解決,避免振子脫膠有效的方法是平時使用中注意不撞擊振動面。
