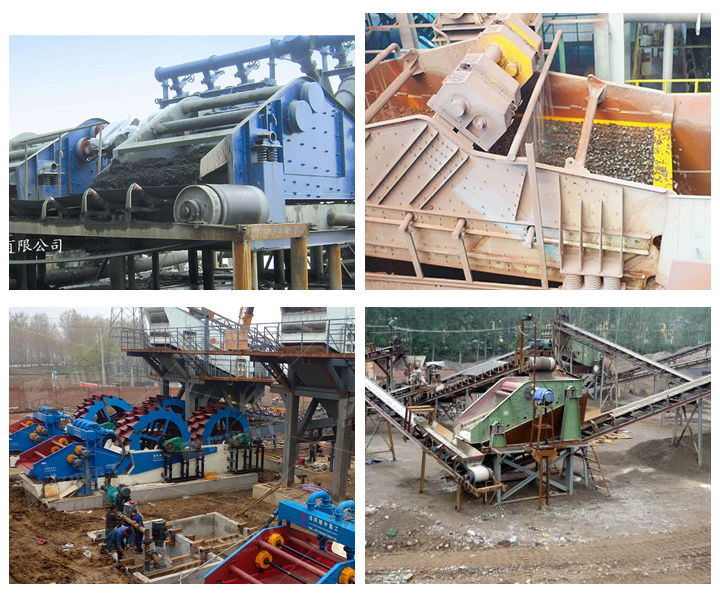

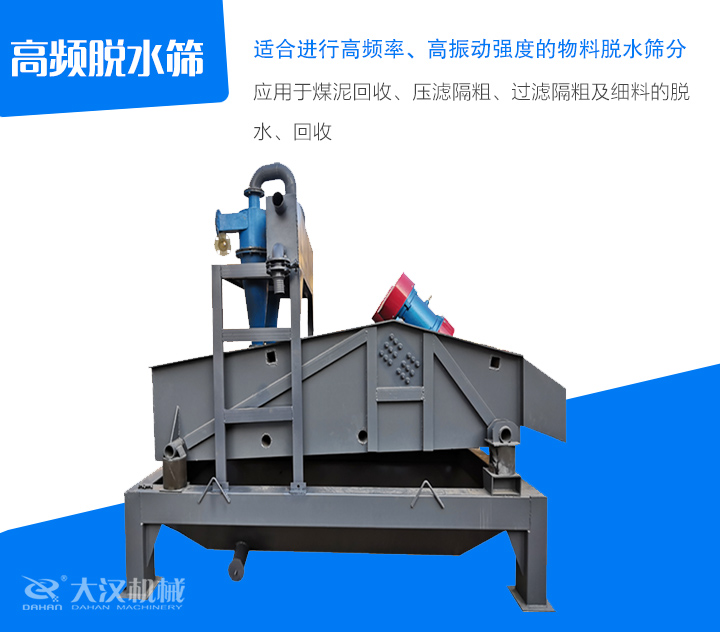

高頻脫水篩主要用于洗選廠的脫泥、脫介、脫水的振動分級設備,適合進行高頻率、高振動強度的物料脫水篩分,廣泛應用于煤泥回收、壓濾隔粗、過濾隔粗及細料的脫水、回收等。出具有普通脫水篩的各種性能和作用外,高頻脫水篩可配合濃密機進行尾礦干排。

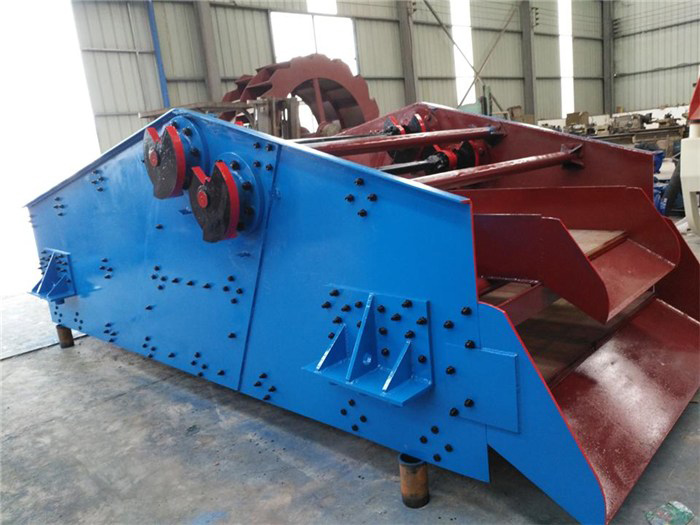

大漢高頻脫水篩可以根據產量和含水量來定制,機身的側板有加強板,底部裝有支撐,底部打有橫條,出料口加有三角形鋼板支撐,板材厚,篩孔可以根據需要調整大小,滿足個性化生產。

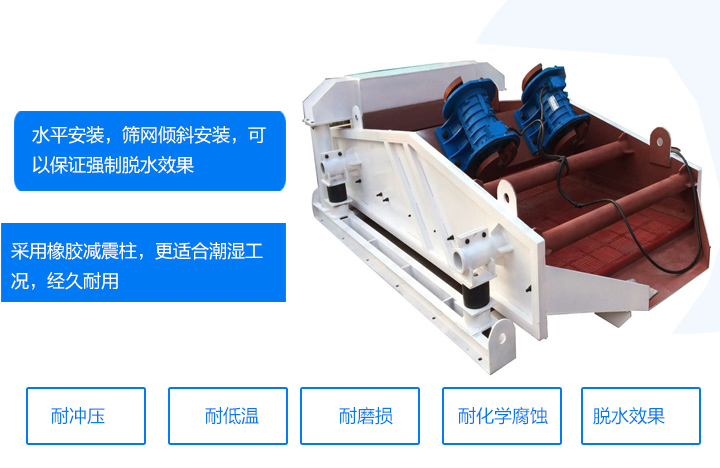

1、篩機整體為水平安裝,篩網傾斜安裝,可以保證強制脫水效果。
2、入料段設置有弧形篩面、給料箱,可以保證物料能夠更加均勻地給到篩面,提高了篩分效率。
3、篩網采用聚氨酯材質,耐沖壓、耐低溫、耐磨損、耐化學腐蝕,使用壽命比傳統金屬篩網高3-10倍。
4、減震裝置采用橡膠減震柱,更適合潮濕工況,經久耐用。

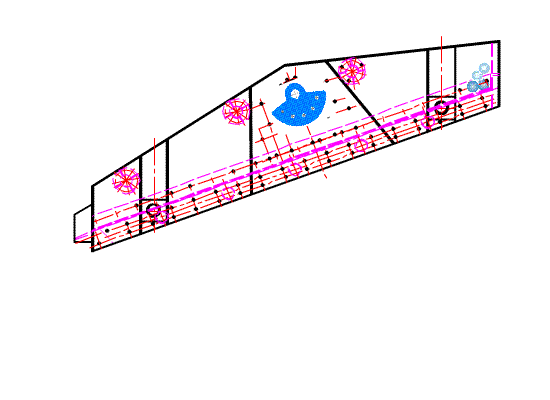

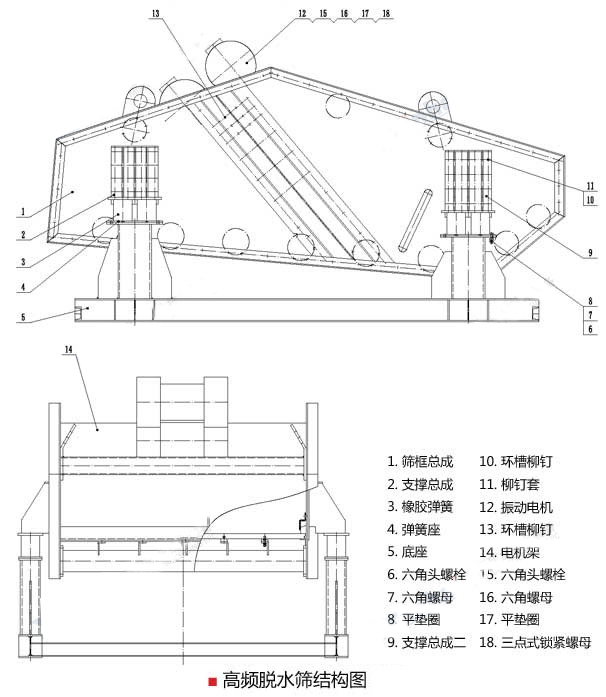

1、篩板主要部分在水平方向向上偏,篩板后部與主板成45 °。
2、兩個平衡的振動電機水平安裝,一個在另一個上端,旋轉時不平衡的重力產生的回轉效果,確保高頻脫水篩能夠穩定工作,并且降低噪音。
3、篩網采取嵌入式,便于安裝和局部更換。
當高頻脫水篩兩臺電機作同步反向旋轉時,其偏心塊所產生的振動力在平行電機軸線的方向上相抵消,在垂直電機軸的方向疊為一合力,篩機的運動軌跡為一直線,兩機軸相對篩面在垂直方向上有一傾角,在振動力和物料自重力的作用小,篩面上的物料連續跳躍式向前運動,小于篩孔的物料和水穿透篩面,從而實現脫水、脫泥和分級。
型號 | 篩面 | 給料粒度mm | 生產能力t/h | 振動頻率 | 雙振幅 | 電機功率KW | 外形尺寸(長寬高)mm | 參考重量kg | ||
面積 | 篩網尺寸mm | 篩網結構 | ||||||||
ZSM1542 | 6 | 0.25-13 | 條縫 | ≤300 | 75-100 | 800 | 9-10 | 11 | 4500*2690*1710 | 4016 |
ZSM1556 | 8 | 13-50 | 沖或條 | ≤300 | 30-60 | 800 | 10 | 15 | 5850*2675*1703 | 4642 |
2ZSM1556 | 8 | 上13-50;下0.25-13 | 上沖下條 | ≤300 | 30-60 | 800 | 11 | 15 | 5850*2575*2023 | 5649 |
ZSM1556B | 8 | 13-50 | 沖或條 | ≤300 | 30-60 | 800 | 11 | 7.5*2 | 5850*2854*1707 | 4769 |
2ZSM1556B | 8 | 上13-50;下0.25-13 | 上沖下條 | ≤300 | 30-60 | 800 | 11 | 7.5*2 | 5850*2854*2023 | 5790 |
ZSM1756A | 9.5 | 13-50 | 沖或條 | ≤300 | 50-80 | 800 | 10 | 15 | 5850*2925*1703 | 5098 |
2ZSM1756A | 9.5 | 上13-50;下0.25-13 | 上沖下條 | ≤300 | 50-80 | 800 | 10 | 15 | 2550*2770*2015 | 6105 |
ZSM1756B | 9.5 | 13-50 | 沖或條 | ≤300 | 50-80 | 800 | 10 | 7.5*2 | 5850*3104*1703 | 5226 |
2ZSM1756B | 9.5 | 上13-50;下0.25-13 | 上沖下條 | ≤300 | 50-80 | 800 | 10 | 7.5*2 | 5850*3104*2020 | 6246 |
ZSM1856 | 10 | 13-50 | 沖或條 | ≤300 | 50-80 | 800 | 11 | 11 | 5600*2778*1557 | 4580 |
ZSM2065 | 13 | 13-50 | 沖或條 | ≤300 | 70-100 | 800 | 11 | 18.5 | 6750*3208*1885 | 6577 |
2ZSM2065 | 13 | 上13-50;下0.25-13 | 上沖下條 | ≤300 | 70-100 | 800 | 11 | 18.5 | 6750*3140*2180 | 7946 |
ZSM2065B | 13 | 13-50 | 沖或條 | ≤300 | 70-100 | 800 | 9 | 11*2 | 6750*3428*1880 | 6701 |
2ZSM2065B | 13 | 上13-50;下0.25-13 | 上沖下條 | ≤300 | 70-100 | 800 | 11 | 11*2 | 6750*3428*3185 | 8068 |
(1)振動加速度不超過20g(g:9.8m/s重力加速度 )。
(2)環境溫度不超過40℃(若超過40℃應降低功率使用)。
(3)海拔不超過1000米,若越過1000米但不超過4000米,則每增高100米,其溫升限值應降低0.5℃。
(4)電源:三相380V,頻率50Hz。
(5)工作方式:SI(連續)。
(6)定子繞組溫升值(電阻法)不超過80K。
(7)軸承的容許溫度(溫度計法)應不超過95℃。
(8)主機工作電流不超過電機銘牌上的數據,否則降低激振力使用。
(9)使用環境應無導電粉塵、易燃、易爆及腐蝕性氣體。
