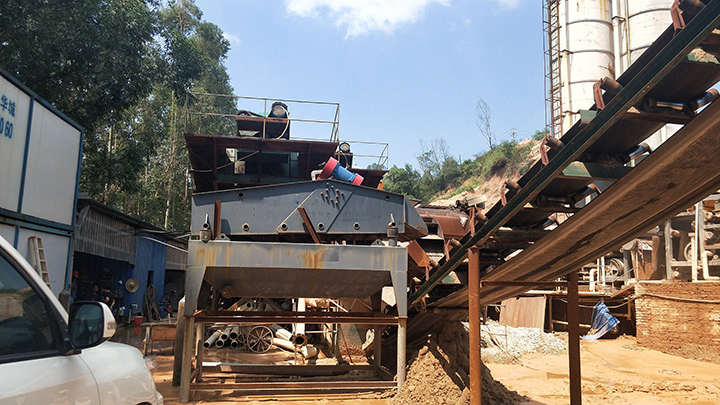

脫水篩是尾礦回收、細沙脫水作業設備,廣泛適用于尾礦、細沙、煤泥回收,壓濾隔粗、過濾隔粗,其他極細物料的脫水、回收等工藝條件。
型號 | 篩面 | 給料粒度mm | 生產能力t/h | 振動頻率 | 雙振幅 | 電機功率KW | 外形尺寸(長寬高)mm | 參考重量kg | ||
面積 | 篩網尺寸mm | 篩網結構 | ||||||||
ZSM1756A | 9.5 | 13-50 | 沖或條 | ≤300 | 50-80 | 800 | 10 | 15 | 5850*2925*1703 | 5098 |
2ZSM1756A | 9.5 | 上13-50;下0.25-13 | 上沖下條 | ≤300 | 50-80 | 800 | 10 | 15 | 2550*2770*2015 | 6105 |
ZSM1756B | 9.5 | 13-50 | 沖或條 | ≤300 | 50-80 | 800 | 10 | 7.5*2 | 5850*3104*1703 | 5226 |
2ZSM1756B | 9.5 | 上13-50;下0.25-13 | 上沖下條 | ≤300 | 50-80 | 800 | 10 | 7.5*2 | 5850*3104*2020 | 6246 |
ZSM1856 | 10 | 13-50 | 沖或條 | ≤300 | 50-80 | 800 | 11 | 11 | 5600*2778*1557 | 4580 |
ZSM2065 | 13 | 13-50 | 沖或條 | ≤300 | 70-100 | 800 | 11 | 18.5 | 6750*3208*1885 | 6577 |
2ZSM2065 | 13 | 上13-50;下0.25-13 | 上沖下條 | ≤300 | 70-100 | 800 | 11 | 18.5 | 6750*3140*2180 | 7946 |
ZSM2065B | 13 | 13-50 | 沖或條 | ≤300 | 70-100 | 800 | 9 | 11*2 | 6750*3428*1880 | 6701 |
2ZSM2065B | 13 | 上13-50;下0.25-13 | 上沖下條 | ≤300 | 70-100 | 800 | 11 | 11*2 | 6750*3428*3185 | 8068 |

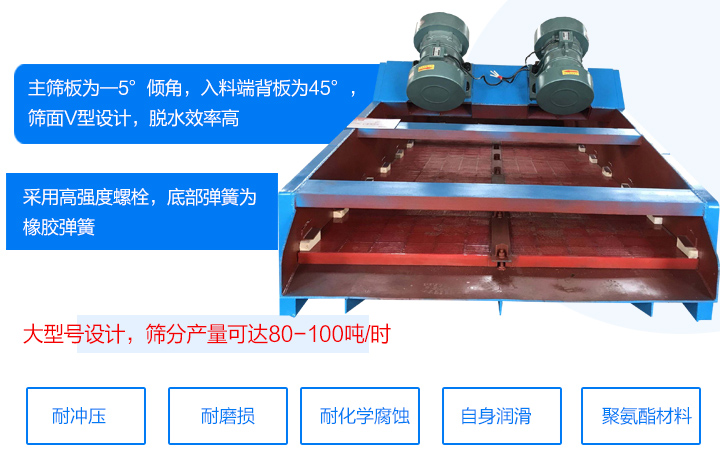

1、大型號設計,篩分產量可達80-100噸/時。
2、主篩板為—5°傾角,入料端背板為45°,篩面V型設計,脫水效率高。
3、振動電機固定采用高強度螺栓,底部彈簧為橡膠彈簧,使用壽命長。
4、篩網材質采用聚氨酯材料,耐沖壓、耐磨損、耐化學腐蝕、自身潤滑、
5、可以根據產量和含水量來定制,機身的側板有加強板,底部裝有支撐,底部打有橫條,出料口加有三角形鋼板支撐,板材厚

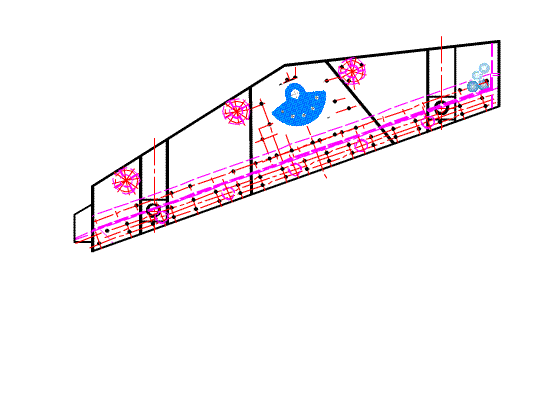

脫水篩采用雙電機驅動自同步技術,激振器通過繞性聯軸器拖動,兩組激振器作同步反向旋轉時,其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消,在垂直于電機軸的方向疊為一合力,從而形成單一的沿振動方向的激振力,其兩軸相對于篩面有一傾角,在激振力作用下使篩箱做往復直線運動,物料在篩面上被拋起跳躍向前作直線運動,同時V型設計的篩面結構實現脫水效果。
試運轉結束后,檢查上述內容無誤,重新緊固所有緊固件,篩網及各零部件緊固完好,即可正式使用,在此之前,需做好如下工作:
1、操作人員培訓:了解設備各部件結構和工作原理,工作錢,減少回轉件靈活無卡阻,篩網完好,各零部件無松脫,螺栓緊固。
2、無負載啟動和停機,大型脫水篩一般用于成套設備,要求實際空載啟動和停車,因此需遵守工藝流程啟動,、停車原則,除特殊原因外,不允許帶料停車,當篩面有積料時,必須清除干凈后方可啟動,運轉正常后,方可開始給料。
