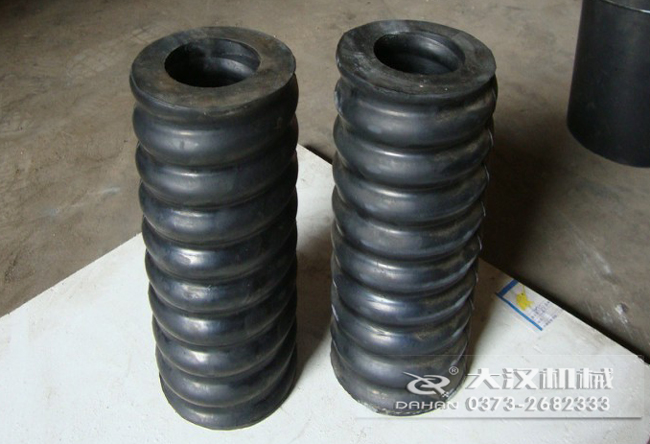

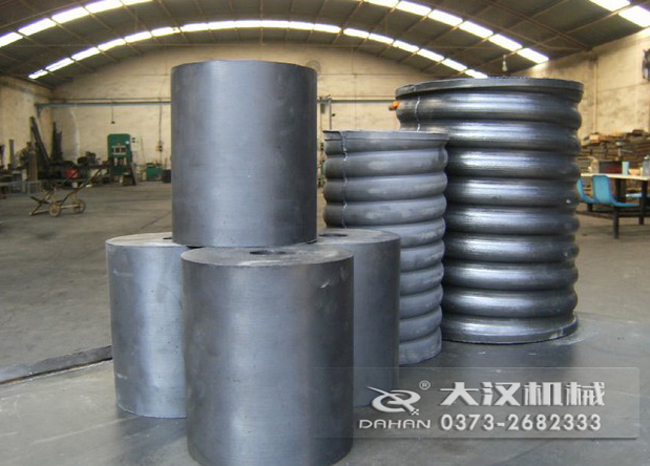

復合彈簧是由金屬螺旋彈簧及其外邊包裹的優質硫化橡膠共同構成。集金屬彈簧和橡膠彈簧的優點于一體,克服了金屬彈簧剛性大、工作噪音高及橡膠彈簧承重量小、形狀及機械性能穩定性差等缺點。
具有更高的載荷量和大變形量、減震降噪效果更好、工作平穩、共振區間短等優點。廣泛應用于鐵路車輛和公路車輛、振動篩、振動磨、振動給料機以及其他振動機械的支撐隔振設備上。復合彈簧價格在50元-300元不等,具體價格要根據彈簧的型號而定。

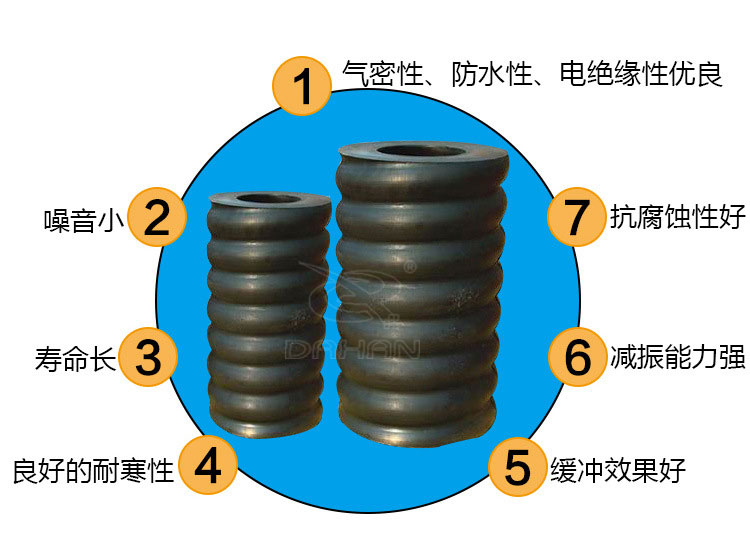

1. 阻尼效果,復位能力強,可替代金屬螺旋彈簧。
2. 抗寒,載荷大,可替代防振橡膠彈簧。
3. 耐潮濕、耐腐蝕使用壽命長,可代替不銹鋼彈簧。
4. 適于做大載荷、低頻隔振系統的隔振彈簧。
5. 與金屬碰撞不產生火花、適于易燃、易爆環境工作。
6. 具有類似空氣彈簧的工作特性曲線,但結構簡單、無氣體泄露。

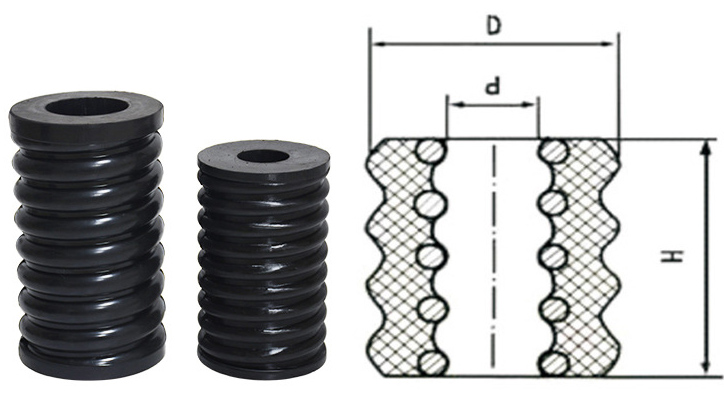

規格 D×H×D(mm) |
外徑D (mm) | 內徑D(mm) | 自由高度H(mm) | 工作變形量FV(cm) | 剛度KL(kg/cm) | 工作載荷 | |
φ90×150×φ38 | 90 | 38 | 150 | 2 | 150-350 | 300-700 | 立即咨詢 |
φ90×150×φ40 | 90 | 40 | 150 | 2 | 150-350 | 300-700 | |
φ148×260×φ80 | 148 | 80 | 260 | 3 | 180-600 | 500-1800 | |
φ148×270×φ80 | 148 | 80 | 270 | 3 | 180-600 | 500-1800 | |
φ150×250×φ80 | 150 | 80 | 250 | 3 | 180-600 | 500-1800 | |
φ150×250×φ92 | 150 | 92 | 250 | 3 | 180-600 | 500-1800 | |
φ150×265×φ80 | 150 | 80 | 265 | 3 | 180-600 | 500-1800 | |
φ150×265×φ92 | 150 | 92 | 265 | 3 | 180-600 | 500-1800 | |
φ155×280×φ62 | 155 | 62 | 280 | 3 | 180-600 | 500-1800 | |
φ155×280×φ75 | 155 | 75 | 280 | 3 | 180-600 | 500-1800 | |
φ155×290×φ60 | 155 | 60 | 290 | 3 | 240-660 | 700-2000 | |
φ155×290×φ62 | 155 | 62 | 290 | 3 | 240-660 | 700-2000 | |
φ155×290×φ75 | 155 | 75 | 290 | 3 | 240-660 | 700-2000 | |
φ155×290×φ80 | 155 | 80 | 290 | 3 | 240-660 | 700-2000 | |
φ160×236×φ94 | 160 | 94 | 236 | 2-3 | 250-1000 | 750-3000 | |
φ160×240×φ94 | 160 | 94 | 240 | 2-3 | 250-1000 | 750-3000 | |
φ180×210×φ80 | 180 | 80 | 210 | 3 | 300-1000 | 750-3000 | |
φ180×220×φ80 | 180 | 80 | 220 | 3 | 300-1000 | 750-3000 | |
φ180×230×φ80 | 180 | 80 | 230 | 3 | 300-1000 | 750-3000 | |
φ180×230×φ85 | 180 | 85 | 230 | 3 | 300-1000 | 750-3000 | |
φ180×230×φ100 | 180 | 100 | 230 | 3 | 300-1000 | 750-3000 | |
φ180×240×φ80 | 180 | 80 | 240 | 3 | 300-1000 | 750-3000 | |
φ180×240×φ100 | 180 | 100 | 240 | 3 | 300-1000 | 750-3000 | |
φ180×270×φ80 | 180 | 80 | 270 | 3 | 300-1000 | 750-3000 | |
φ180×290×φ80 | 180 | 80 | 290 | 3 | 300-1000 | 750-3000 | |
φ150×138×φ55 | 150 | 55 | 138 | 2 | 150-350 | 300-700 | |
φ150×150×φ62 | 150 | 62 | 150 | 2 | 150-350 | 300-700 | |
φ150×190×φ62 | 150 | 62 | 190 | 3 | 180-600 | 500-1800 | |
φ150×200×φ100 | 150 | 100 | 200 | 3 | 180-600 | 500-1800 | |
φ150×210×φ50 | 150 | 50 | 210 | 3 | 180-600 | 500-1800 | |
φ150×310×φ50 | 150 | 50 | 310 | 3 | 180-600 | 500-1800 | |
φ150×310×φ100 | 150 | 100 | 310 | 3 | 180-600 | 500-1800 | |
φ180×110×φ90 | 180 | 90 | 110 | 3 | 180-600 | 500-1800 | |
φ180×120×φ90 | 180 | 90 | 120 | 3 | 180-600 | 500-1800 | |
φ180×130×φ100 | 180 | 100 | 130 | 3 | 240-660 | 700-2000 | |
φ180×140×φ90 | 180 | 90 | 140 | 3 | 240-660 | 700-2000 | |
φ180×150×φ100 | 180 | 100 | 150 | 3 | 240-660 | 700-2000 | |
φ180×160×φ90 | 180 | 90 | 160 | 3 | 240-660 | 700-2000 | |
φ180×170×φ90 | 180 | 90 | 170 | 3 | 240-660 | 700-2000 | |
φ180×180×φ90 | 180 | 90 | 180 | 2-3 | 250-1000 | 750-3000 |

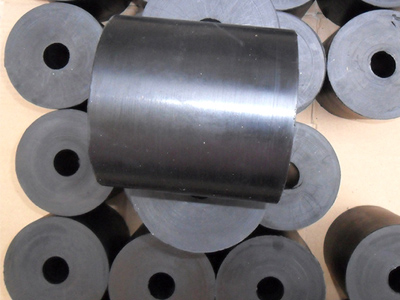

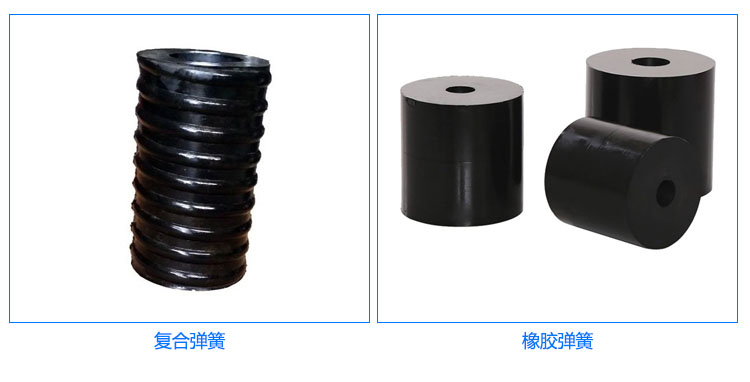

普通橡膠彈簧是使用純橡膠材質制成的,

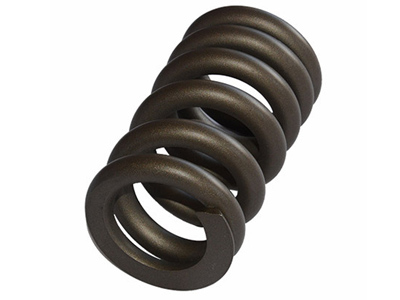

復合彈簧橡膠則是使用硫化橡膠+金屬螺旋彈簧這兩種復合結構構成的
普通橡膠彈簧振幅小,在承受較大壓力時彈性變形大。
復合橡膠彈簧相比于普通橡膠彈簧,具有很強的減震效果之外,可克服普通橡膠彈簧的不耐高溫以及易腐蝕、易老化的缺點。
1、直徑的確定:
對于圓柱形復合彈簧,可用直徑 D與高度 h的比值大致來確定, 并給出了振動篩復合彈簧的 D/ h值,一般說來對于支撐或減振彈簧 D/ h= 0.5~1 ,對負荷較大,工作條件惡劣,剛度較大的復合彈簧,D/ h選較大的數值。
對于中心帶孔的圓柱形復合彈簧,橡膠元件的高度,必須要滿足<1.5條件。復合彈簧除以上必須要滿足外,還必須滿足其壓縮量的要求, 因此必須要對其壓縮量進行校核,彈簧在承受振動篩重量時的靜變形量 Ah應該大于共振振幅。
2、靜剛度的確定
一般復合彈簧的靜剛度一般都是采用頻率比的方法來確定的,為了減少篩機對地基的動負荷,防止系統產生共振,整個篩機系統的工作頻率要比它的固有頻率大得多。
3、相對變形值的確定
復合彈簧相對變形值的大小影響復合彈簧的壽命,因此相對變形值都限制在一定的范圍內。一般來說,在承受靜負荷時,相對變形小于15%,瞬間及間歇動負荷時,相對變形小于10%,動負荷時相對變形小于5 %.通過相對變形值及較大變形量,可以得到設計復合彈簧的高度,在復合彈簧的設計中.一般高度 h不應過大, 如果過大會使彈簧有較大的變形,為了減少較大的變形,常采用多個相同的復合彈簧組合使用。
1.保修期內非因操作不當造成需要更換的零配件及設備由我廠負責包修、包換。
2.質量保證期結束后,我廠將繼續免費提供售后服務,不限年份終身服務,僅收取零部件成本費,免收人工費,免收維修費。
為了向您提供完善的售后服務,請將您的寶貴意見、建議及要求反饋給我廠。我們感謝貴單位使用我廠的產品,我廠建立有完整的營銷網絡及完善的售后服務體系,售后服務部已將您購買的產品建立了信息檔案。如果您購買的產品出現質量問題,我們將及時為您提供全方位的服務。
