1030-1S型直線振動篩為1000mm(寬)x3000mm(長)一層兩個出料口全封閉304不銹鋼材質子母網分離式木質網架機構,直線振動篩是熱銷的篩分產品之一,屬于輕型篩分設備,通常簡稱直線篩,適用于粒度在0.075-0.5mm(約32-200目)、含水量7%以下,無粘性的干式粉狀、顆粒狀物料的篩選分級。
大漢機械設計生產的DZSF系列直線振動篩是在結合業內先進生產經驗的基礎上,廣泛汲取直線振動篩一線用戶使用反饋意見、建議,不斷升級改進的新型篩分設備,具有質量可靠、處理量大、運行穩定、操作簡單易維護、型號齊全等特點,處于同行業地位,廣泛應用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀、顆粒狀物料的篩分。
1、技術成熟,質量可靠,篩分精度高、處理量大(是其它篩分設備所不具備的);
2、設備整體設計精巧合力,結構簡單,易安裝,耗能少、噪音低;
3、篩網設計使篩網使用壽命更長,換網更方便、快捷,適合使用尼龍、特種龍、PP網等各種材質的篩網;
4、設備整體密封性好,無粉塵溢散;(干凈,衛生)
5、維護方便,適合流水線生產中的自動化作業。

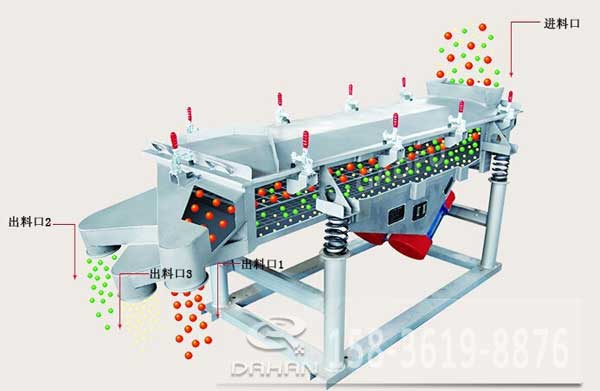

DZSF系列直線振動篩采用雙振動電機驅動,當兩臺振動電機做同步、反向旋轉時,其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消,在垂直于電機軸的方向疊為一合力,因此篩機的運動軌跡為一直線。兩電機軸相對篩面有一傾角,在激振力和物料自重力的合理作用下,進入設備的物料在篩面上被拋起、跳躍式向前做直線運動,通過多層篩網產生數種規格的篩上物、篩下物,分別從各自的出料口排出,達到篩選和分級的目的。
DZSF系列直線振動篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
1、篩箱:由數種厚度不同的鋼板焊制而成,具有一定的強度和剛度,是篩機的主要組成部分。
2、篩框:由松木或變形量較小的木材制成,主要用來保持篩網平整,達到正常篩分。
3、篩網:有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
4、振動電機(使用與維修方法詳見振動電機使用說明書)。
5、電機臺座:安裝振動電機,使用前連接螺釘必須擰緊,特別是新篩機試用前三天、必須反復緊固,以免松動造成事故。
6、減振彈簧:阻止振動傳給地面,同時支持篩箱的全部重量,安裝時,彈簧必須垂直與地面。
7、支架:由四個支柱和兩個槽鋼組成,支持著篩箱,安裝時支柱必須垂直與地面,兩支柱下面的槽鋼應相互平行。
型 號 |
520 |
525 |
530 |
1020 |
1025 |
1030 |
公稱尺寸 |
500×2000 |
500×2500 |
500×3000 |
1000×2000 |
1000×2500 |
1000×3000 |
物料粒度 |
0.074--10 |
0.074--10 |
0.074--10 |
0.074--10 |
0.074--10 |
0.074--10 |
振次(次/分) |
960 |
960 |
960 |
960 |
960 |
960 |
篩面傾角 |
0°-7° |
0°-7° |
0°-7° |
0°-7° |
0°-7° |
0°-7° |
振 幅 |
3—4.5 |
3—4.5 |
3—4.5 |
3—4.5 |
3—4.5 |
3—4.5 |
層 數 |
1--6 |
1--6 |
1--6 |
1--6 |
1--6 |
1--6 |
功率 |
2×(0.4-0.75) |
2×(0.4-0.75) |
2×(0.4-0.75) |
2×(0.4-1.1) |
2×(0.4-1.1) |
2×(0.4-1.5) |
該設備應固定在專用地基上,由預埋螺栓固定。如不打?qū)S玫鼗瑧?yīng)在工作臺與設備機座之間敷設防振橡膠板,在使用前必須給設備配置安全可靠的接地保護線。
注意:設備安裝到位后,開機前必須將運輸時用來固定篩體和機座的裝置拆掉。
新篩機安裝好以后,應按以下要求檢查:
1、檢查振動電機繞組對地的絕緣電阻,若<20MΩ必須烘干后方能使用。
2、篩體和機座上、下彈簧座圈上,彈簧應完全垂直嵌入彈簧座圈,以保證篩體平衡,篩機的振動部分切勿與機外其它物體有硬性連接或接觸。
3、閉合電源開關,確認振動電機同步反向旋轉,進行10-20分鐘空運轉,設備在運行時如有異常聲音,應迅速關機進行檢查處理。設備運轉正常后,可將少量需篩分的物料通過進料口設入篩機內,確認物料向出料口方向行進,然后逐漸增加到所需和所能承受的給料量。
4、篩分物料時,應在進料口將物料均勻投入,保證篩面上的物料均勻分布。物料下落時,不得有大的沖擊,以免損壞篩網,特殊情況下(如物料粒度相差懸殊大、物料比重大等)應在進料口上加一層較粗的篩網作緩沖。
5、用戶可根據篩機的層數,物料比重不同來增減篩機的激振力(通過調節振動電機兩端偏心重錘的夾角來增減激振力),使篩機達到佳的篩分效果。
6、設備在停機時產生瞬間的共振區,此時振幅和噪聲會明顯增大,屬正?,F(xiàn)象,設備在開停機前,篩面上不得有存留物料,篩網需經常檢查是否張緊、破損,如有破損要即時更換。
振動篩的形狀各不相同,皆因?qū)嶋H應用情況而改變,對于情況特殊的來講,也可根據自身的特點,對篩機進行一定程度上的改進,以滿足篩分要求,此外,新鄉大漢振動機械有限公司公司也為配合特定行業而有各類型的設計,可為客戶量身定做各種型號規格的直線振動篩,確保每一位用戶都心滿意足!
1.保修期內非因操作不當造成需要更換的零配件及設備由我廠負責包修、包換。
2.質量保證期結束后,我廠將繼續免費提供售后服務,不限年份終身服務,僅收取零部件成本費,免收人工費,免收維修費。
為了向您提供完善的售后服務,請將您的寶貴意見、建議及要求反饋給我廠。我們感謝貴單位使用我廠的產品,我廠建立有完整的營銷網絡及完善的售后服務體系,售后服務部已將您購買的產品建立了信息檔案。如果您購買的產品出現質量問題,我們將及時為您提供全方位的服務。
